Thorens TD160 MKI – Modernizacja Gramofonu

Uwaga – Polska wersja mojej strony jest w trakcie realizacji. Żeby przyspieszyć proces, ten jak i inne materiały na tej stronie zostały przetłumaczone na język Polski za pomocą translatora Google. W miarę możliwości i czasu, wszystkie tłumaczenia zostaną poprawione. Proszę o cierpliwość.

SPIS TREŚCI

CO NALEŻY ZMIENIĆ W THORENS TD160 MKI

Thorens TD160 MKI to świetny gramofon, ale nie jest to urządzenie typu „plug and play”. Jak w przypadku większości sprzętu vintage, jeśli chcesz w pełni wykorzystać jego potencjał, musisz włożyć w niego to trochę pracy. Celem niektórych ulepszeń opisanych w tym artykule jest uczynienie tego gramofonu bardziej przyjaznym dla użytkownika, natomiast inne mają na celu wzmocnienie konstrukcji, redukcję wibracji i poprawę jakości dźwięku. Modyfikacje obejmują wymianę na stałe przymocowanych kabli na gniazda (sygnałowe, uziemienia, oraz zasilania), a także wykonanie grubszej dolnej podstawy oraz wytłumienie wewnętrznych elementów za pomocą Dynamatu. Jest to dosyć pracochłonne, ale praca z HiFi w stylu vintage to czysta przyjemność (przynajmniej dla mnie), a cały trud wynagradza późniejszą satysfakcja z słuchania muzyki.

PROCES MODERNIZACJI

Złącza i Wtyczki

Mój TD160 był wyposażony w oryginalne szare kable oraz wtyki RCA. Ponad 30-letnie kable miedziane i niskiej jakości wtyki RCA nie budziły mojego zaufania. Dodatkowo brak oddzielnego połączenia uziemienia – które było podłączone do jednego z kabli sygnałowych czynił ten gramofon mało przyjaznym dla użytkownika. Z tego powodu zdecydowałem się na ulepszenie go poprzez dodanie pozłacanych gniazd RCA (aby móc korzystać z własnych kabli) oraz oddzielnego złącza do uziemienia. W tylnej części obudowy wyciąłem otwór, a do zamocowania gniazd użyłem płaskiego kawałka aluminium. Ważne jest, aby użyć lakierowanego aluminium, co zapobiega degradacji powierzchni. Taki element można kupić lub wykonać samodzielnie, np. z płaskiej aluminiowej linijki.

Oprócz powyższych zmian, oryginalne kable sygnałowe biegnące przez ramię gramofonu zostały wymienione na posrebrzane kable OFC. Ten proces jest dość trudny i wymaga cierpliwości. Szczegółowy opis tego procesu można znaleźć na stronie Vinyl Engine.

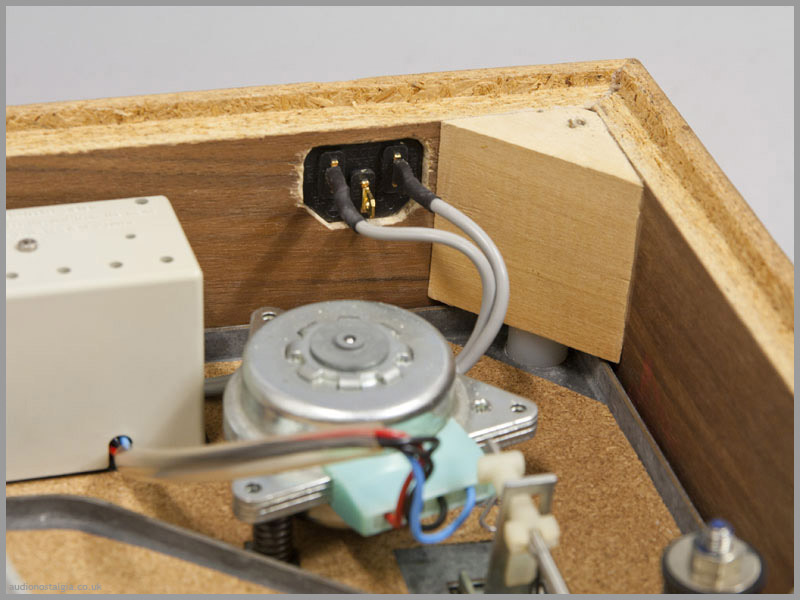

Kolejnym elementem na liście był kabel zasilający. Thorens TD160 pierwotnie był wyposażony w kabel zasilający zamontowany na stałe. Nie jestem zwolennikiem wymiany kabli zasilających, zwłaszcza że w tym przypadku przewód sieciowy zasila silnik elektryczny i nie ma nic wspólnego ze ścieżką sygnałową. Niemniej jednak zamocowanie kabla zasilającego na stałe jest niewygodne. Dlatego też oryginalny kabel został odcięty i zastąpiony gniazdem IEC marki Furutech, które zamontowałem z tyłu obudowy.

Podstawa i Tłumienie

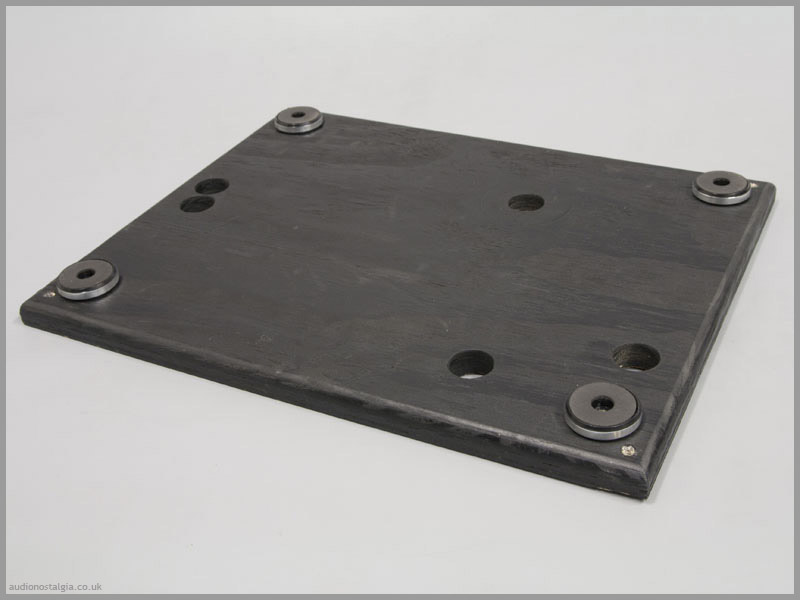

Thorens TD160 jest całkiem solidnie wykonany, z wyjątkiem dolnej płyty podstawy. Jest to 3-milimetrowa płyta pilśniowa z czterema małymi plastikowymi nóżkami. To zdecydowanie nie jest dobre rozwiązanie. Zastąpiłem ją 25-milimetrową płytą ze sklejki oraz czterema nóżkami dobrej jakości. Cała konstrukcja gramofonu stała się dzięki temu bardziej sztywna, cięższa, i moim zdaniem bardziej atrakcyjna wizualnie.
Czytałem wiele opinii o tym, jak tłumienie chassis w Thorens TD160 poprawia jakość dźwięku. Ponieważ mówimy tutaj o systemie analogowym, w którym wszystko opiera się na mikrodrganiach, wydawało się wiarygodne, że tłumienie może poprawić jakość dźwięku. Początkowo zacząłem od 1-milimetrowego samoprzylepnego korka, a następnie przeszedłem na Dynamat, ostatecznie kończąc na mieszance obu materiałów.
Czytałem również o osobach usuwających wkładki piankowe ze sprężyn zawieszenia. Wyjaśniano, że ich pierwotnym celem było tłumienie wibracji o bardzo niskich częstotliwościach (np. gdy gramofon jest umieszczony na stole, a ktoś chodzi po podłodze). Jednak w większości przypadków obecność wkładek piankowych pogarsza sytuację, ponieważ zwiększają one powierzchnię styku między sprężyną a centralnym trzpieniem, przenosząc wyższe częstotliwości wibracji na obracającą się płytę. To uzasadnienie również brzmiało wiarygodnie, więc usunąłem wkładki piankowe ze swojego gramofonu. Jednak szczerze mówiąc, nie zauważyłem żadnej różnicy w dźwięku przed i po ich usunięciu.

Kalibracja i Kasowanie Luzu Na Łożyskach

Mój gramofon Thorens TD160 MKI był wyposażony w ramię TP16. Może to być bardzo dobre ramię, pod warunkiem, że jest odpowiednio ustawione. Jeśli jest źle ustawione, można się bardzo rozczarować. Jeśli ramię wykazuje luz, jedną z największych popraw, jakie można wprowadzić w vintage’owym Thorensie TD160, jest usunięcie tego luzu. Świetny przewodnik krok po kroku dotyczący usuwania luzu w ramieniu został stworzony i udostępniony przez osobę o imieniu Rudi (niestety link pod którym był on dostępny nie jest już aktualny). Gdy ramię jest już pozbawione luzów, gramofon jest gotowy do końcowej kalibracji. Wymaga to trochę cierpliwości i stabilnych rąk, ale jest to bardzo ważne, aby móc w pełni docenić jakość dźwięku.
Strona Analog Dept. jest prawdziwą kopalnią wiedzy na ten temat, ale sugeruję zacząć od regulacji VTA/SRA, a następnie zapoznać się z korekcją azymutu, a na końcu przejść do ustawienia trójpunktowego zawieszenia gramofonu.



LISTA KOMPONENTÓW I CENNIK

Poniższa tabela zawiera zestawienie części wraz z cenami, niezbędnych do wykonania opisanej powyżej modernizacji. Ceny były aktualne w momencie publikacji tego artykułu.

Wykonano: Maj 2012 | Opublikowano: Listopad 2014
